整流二极管是一种将交流电转换成直流电的半导体器件。通常它包含一个带有两个端子的PN结，正极和负极。二极管最重要的特性是它的单边性。在电路中，电流只能从二极管的正极流入，从负极流出。

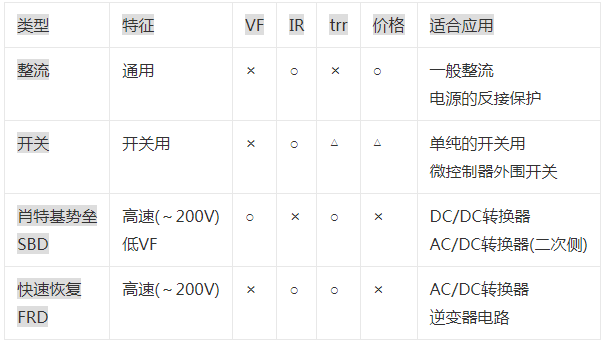

　　这里，将整流二极管分为以下四种类型：通用整流器、通用开关、肖特基势垒二极管和快速恢复二极管。下表总结了这些特征。

　　通用型一般用于整流，主要目的是将交流转换为直流。桥式二极管是用于整流的二极管组合。此外，该?；び糜诜乐沟缭椿虻绯匾馔夥醋惫缌髁鞫?。正向电压VF随工作电流而变化，标准值约为1V。这是硅PN结二极管的常见VF。反向恢复时间trr基于50Hz/60Hz商用电源的整流，并且不是特别快。

　　开关类型，其用途如字面所示，主要用于开关电源。VF标准与通用类型相同。由于其开关用途，Trr比一般类型更快。然而，它无法达到肖特基势垒二极管或快速恢复二极管的速度，其开关特性仅被确定为比一般类型更快。

　　肖特基势垒二极管(SBD)不是PN结，而是使用金属和半导体如N型硅形成的肖特基势垒。与PN结二极管相比，肖特基势垒二极管(SBD)具有更低的VF和更快的开关特性。然而，其反向泄漏电流IR较大，在某些条件下可能导致热失控。请注意。即使诸如10A的大电流流过，VF值也约为0.8V;如果电流流过几A，VF值约为0.5V。因此，其典型用途是用于DC/DC转换器或AC/DC转换器的二次侧，以追求高效率。

　　虽然快速恢复二极管(FRD)是一个PN结二极管，但它是一个具有极大改善的trr的高速二极管。此时，SBD的耐受电压(反向电流VR)低于200V，但FRD可以达到800V的高耐受电压。然而，一般而言，其VF比通用型高，如果是高耐受电压和高电流规格，则标准值约为2V。然而，近年来，VF值降低的型号数量也有所增加。由于其耐压高、速度快，多用于AC/DC变换器或逆变器电路。

　　下图是上述内容的说明。此时，它不仅限于上述四种类型，还代表了硅二极管的基本温度特性。

　　同样，左图显示，与其他三个二极管相比，SBD具有更低的VF和更高的IR。

　　中间图显示，SBD的trr比FRD快得多。变压器之间流动的正向电流IR越大，损耗越大。

　　右图显示了硅二极管的基本温度特性。在高温下，VF降低，IR增加。
