说起MOS管，很多朋友还比较陌生。最近很多刚入行的朋友问到新邦微小编，想对MOS管进行深入了解。今天新邦微小编就来为大家详细讲解：什么是MOS管?MOS管的4种分类以及内部结构图!入门必看!希望可以帮到新入行的朋友们!

　　一、什么是MOS管?

　　MOS管，即金属(Metal)—氧化物(Oxide)—半导体(Semiconductor)场效晶体管，是一种应用场效应原理工作的半导体器件。

　　与普通双极晶体管相比，MOS管具有非常多的优势，如输入阻抗高、噪声低、动态范围大、功耗小、集成方便等，应用领域也非常的广泛，主要应用在开关电源、镇流器、高频感应加热、高频逆变焊机、通信电源等高频电源领域。

　　二、MOS管的分类

　　MOS管属于FET的一种(另一种是JFET结型场效应管)，MOS管可分为：N沟型和P沟型两种结构形式;

　　根据场效应原理的不同，MOS管又可分为：耗尽型(当栅压为零时，漏极电流较大)和增强型(当栅压为零时，漏极电流也为零，漏极电流必须在加入一定栅压后才能产生)。所以，MOS管可以制成：P沟增强型、P沟耗尽型、N沟增强型、N沟耗尽型四种类型产品。

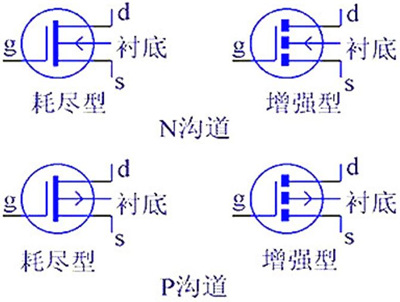

　　MOS管的4种类型

　　每个MOS管都有三个电极：Gate格栅极(表示为”G”)、Source源极(表示为”S”)、Drain漏极(表示为“D”)。接线时，N沟的电源输入为D，输出为S;P沟电源输入为S，输出为D;增强型、耗尽型接法基本相同。

　　三、MOS管的内部结构

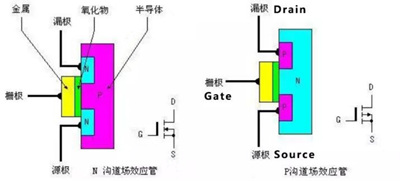

　　MOS管内部结构图

　　上述结构图中可以发现，N型场效应管的源极和漏极连接在N型半导体上，而P沟道型场效应管的源极和漏极连接在P型半导体上。场效应管的输出电流由输入电压(或场电压)控制，输入电流很小或没有电流输入，使设备具有很高的输入阻抗，之所以MOS管被称为场效应管，这就是一个非常重要的原因。

　　关于MOS管的4种分类以及内部结构问题新邦微小编就为大家介绍到这里，江苏新邦微半导体有限公司专业研发、生产、销售各种型号的MOS管，如果大家有选购需求，可以随时联系我们，我们必将竭诚为您服务!
